一、设备定义与科研定位

　　科研用水冷自动真空热压罐是面向高校实验室、新材料研发院所开发的 小型精密压力容器 ，集成真空脱气、高温加热、恒压保压、程序水冷冷却、全自动时序控制五大核心模块，区别于量产工业大型热压罐，具备体积小巧、参数可调区间宽、控温控压精度高、冷却速率可控、工艺曲线可存储追溯等特点，专门用于碳纤维 / 玻纤复合材料、树脂基体、发泡材料、陶瓷基、高分子薄膜、新型胶黏剂的小试样固化、致密化、成型工艺试验，实现小试工艺数据向量产设备精准平移。

　　二、整体设备结构组成

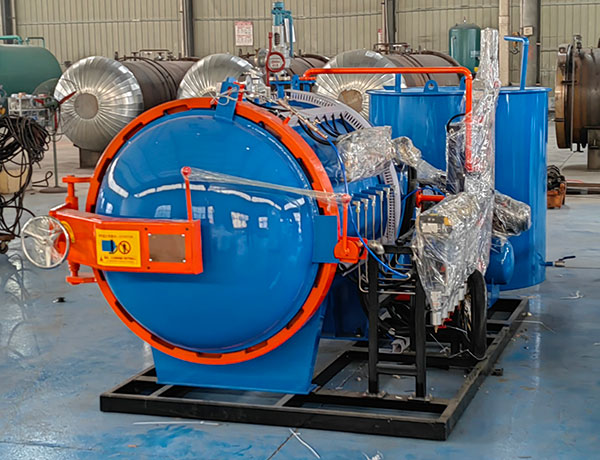

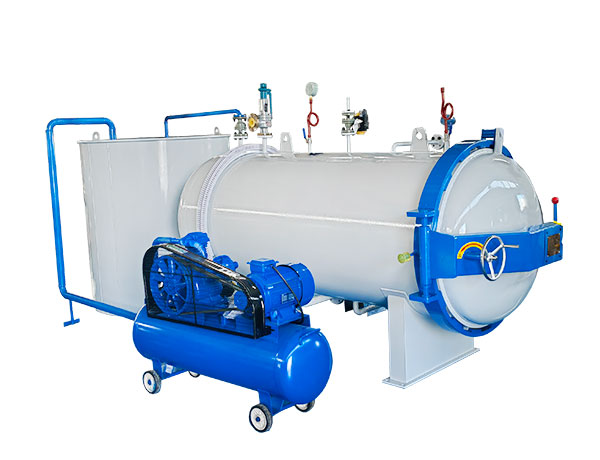

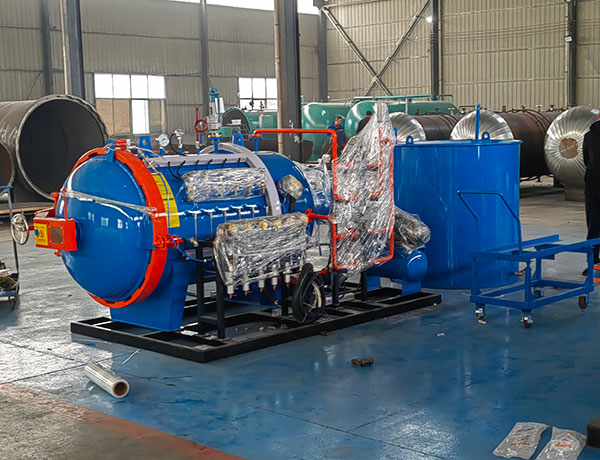

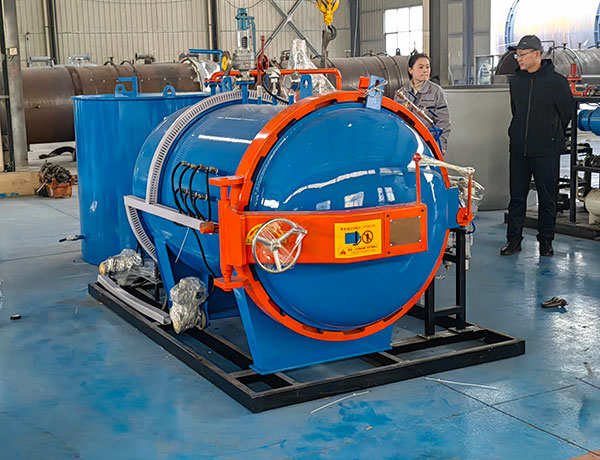

　　1. 承压罐体主体（压力容器标准）

　　罐体遵循 GB150 压力容器规范制造，科研款多为卧式微型筒体，有效内径 φ500~1000mm，容积 0.3~3m³，筒体采用 Q345R 压力容器专用钢板，内壁抛光防树脂残留、便于清洁换料；两端标准椭圆形封头降低应力集中，杜绝高温高压疲劳变形。

　　罐门采用电动快开锁紧结构，搭配双层硅胶充气密封，密封耐高温、真空不漏气；罐体外包裹高密度保温层，减少加热能耗与外壁高温烫伤风险；罐体夹层、循环风机电机、法兰位置全部集成水冷回路，持续带走热量保护密封件与传动部件。

　　2. 电加热循环均温系统

　　罐内后置风道布置不锈钢电加热管，搭配变频循环风机强制热风内循环，消除局部高温死角；多点 PT100 温度传感器分布式测温，罐内温度均匀性控制在 ±1~±2℃。升温速率 0.1~5℃/min 连续可调，适配树脂慢速固化、梯度升温等精细化科研试验需求，最高工作温度常规 200~300℃，高温定制款可达 400℃以上。

　　3. 独立真空系统（真空保压核心）

　　配置双级旋片真空泵 + 真空缓冲罐、真空过滤器、多路独立真空抽气接口，单台设备可同时放置多组试样独立抽真空；极限真空≤-0.098MPa，真空闭环稳压，自动补抽维持负压恒定，抽走材料层间空气、树脂挥发小分子，避免试样出现孔隙、分层缺陷。系统配备真空泄漏检测、真空不足联锁保护，真空度实时数字显示并记录曲线，满足新材料孔隙率对比试验需求。

　　4. 恒压加压系统

　　以洁净压缩空气 / 氮气作为加压介质，配置精密比例调压阀、压力变送器，压力调控精度 ±0.01MPa，升压、降压速率 0~0.1MPa/min 无级可调；可完成负压真空保压、常压静置、正压恒温保压分段时序运行，压力超限时自动泄压、声光报警，配备安全阀双重硬件防护，适配不同树脂固化所需压力区间（0~1.6MPa 科研通用）。

　　5. 一体化水冷自动冷却系统（科研专用核心配置）

　　水冷系统是区分普通热压罐与科研水冷款的关键，由闭式冷水机组、循环水泵、U 型水冷换热器、水路阀组、软化水过滤装置、断水保护模块组成，分为两路冷却回路：

　　1. 辅助水冷回路 ：持续冷却循环风机轴承、罐门密封法兰、真空泵，防止高温老化失效，保障长时间连续试验；

　　2. 工艺主冷却回路 ：固化保温工序完成后，PLC 自动开启水冷换热，热风通过水冷换热器快速换热降温，冷却速率 0.5~3℃/min 精准可控，可设置阶梯缓冷程序。

　　常规风冷冷却降温速度不可控、温差冲击大，易造成科研试样开裂、内应力超标；水冷可平缓控温，完美满足材料热应力、尺寸稳定性对比试验，水路自带断水停机、超温报警，缺水自动切断加热与加压程序，杜绝干烧安全隐患。

　　6. PLC 全自动智能操控系统

　　搭载工业触摸屏，全流程自动时序控制，可存储 100 组以上自定义工艺配方，单套程序包含：抽真空→真空保压→梯度升温→恒温加压保压→分段水冷缓冷→泄压破除真空→罐门解锁完整工序，一键启动无人值守运行。

　　实时同步采集温度、压力、真空度、冷却水温、水路流量多维度数据，自动生成历史曲线并本地存储，支持 U 盘导出用于科研论文、试验报告数据追溯；配备手动 / 自动无扰切换，调试阶段可单独控制加热、真空、加压、水冷各部件，极限参数摸索操作便捷。整机内置多重安全联锁：罐门未锁紧禁止升温加压、罐内有余压无法开门、真空不足不允许升压、水路断水立即停机、超温超压自动泄压降温。

　　三、完整工作工艺流程（科研标准程序）

　　1. 装料密封：将铺好真空袋的试样放入罐内，关闭罐门并自动锁紧充气密封；

　　2. 真空脱气：系统启动真空泵抽取罐内与试样真空，达到设定负压后进入真空保压阶段，排出层间空气与挥发物；

　　3. 梯度升温：热风循环加热，按设定速率缓慢升温至树脂固化温度；

　　4. 恒温恒压保压：自动通入压缩空气升压，同步维持温度、压力、真空度稳定，完成材料固化致密化；

　　5. 自动水冷缓冷：保温保压周期结束，程序自动切换水冷回路，可控速率阶梯降温，消除试样热应力；

　　6. 泄压出料：温度降至安全区间后缓慢泄压，真空系统自动破除负压，压力归零解锁罐门，取出试样完成一组试验。

　　四、科研水冷款核心优势

　　1. 冷却精度适配材料研发 ：闭式水冷降温速率可控，避免风冷骤冷导致试样变形、裂纹，精准研究不同冷却工艺对复合材料力学性能、收缩率的影响，试验数据重复性高；

　　2. 设备使用寿命更长 ：持续水冷保护风机、密封、真空泵等易损部件，高温工况下不易老化，实验室长期高频间歇试验故障率低；

　　3. 多参数协同精准控制 ：温度、压力、真空、水冷四路独立闭环调节，可自由组合多组对比工艺，快速筛选新材料、新树脂最优成型参数；

　　4. 小型化占地小 ：科研微型罐体适配实验室室内摆放，无需大型土建基础，水电接入简单；

　　5. 全流程数据可追溯 ：完整记录每一组试样温、压、真空、冷却曲线，满足高校课题、企业研发项目存档要求；

　　6. 安全等级高 ：压力容器正规资质，水冷断水、超温、超压、余压多重联锁，实验室操作风险大幅降低。

　　五、主要应用科研场景

　　1. 碳纤维、玻璃纤维、玄武纤维复合材料试样固化成型；

　　2. 环氧树脂、酚醛树脂、热塑性树脂基体工艺配方研发；

　　3. 轻质发泡复合材料、夹层结构板材小试定型；

　　4. 功能薄膜、绝缘高分子材料高温真空致密化试验；

　　5. 航空、新能源、体育器材新材料小批量试样打样；

　　6. 不同升温、保压、冷却工艺对比正交试验，优化量产生产线工艺参数。

　　六、日常维护要点

　　1. 水冷系统定期更换软化水，清理水路过滤器，防止水垢堵塞换热器，每月检查断水保护传感器；

　　2. 真空系统定期更换真空泵油，清理真空管路过滤器，避免树脂挥发物污染泵体；

　　3. 罐门充气密封胶条定期清洁，高温试验频次高时半年更换一次；

　　4. 每年对压力、温度、真空仪表统一校准，保证试验数据精准；

　　5. 保温层破损及时修补，减少水冷系统负荷、节约能耗。
