热压罐

首页 > 产品中心 > 热压罐

热压罐

发布时间:2022-04-11 人气:380 来源:山东鑫泰鑫压力容器生产厂家

产品展示:

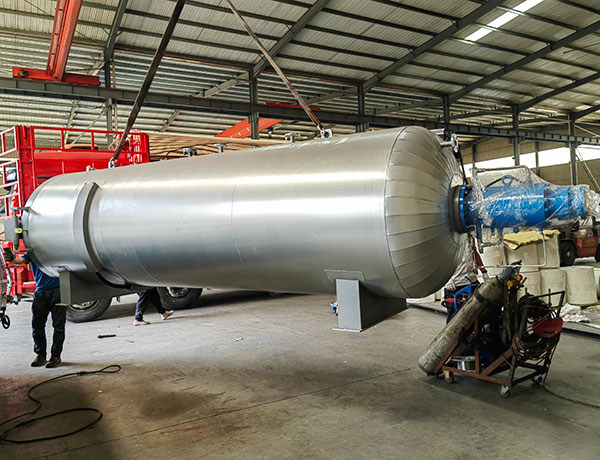

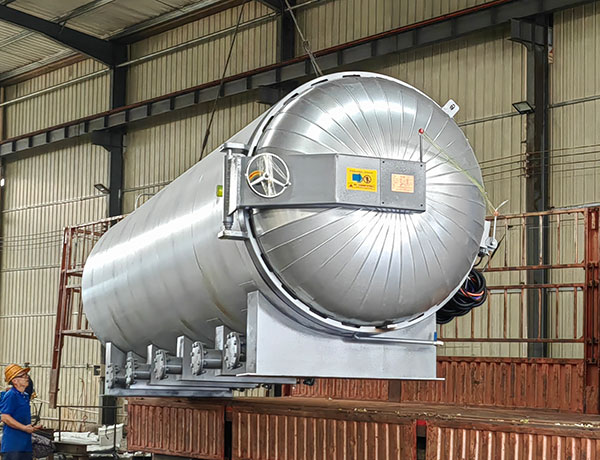

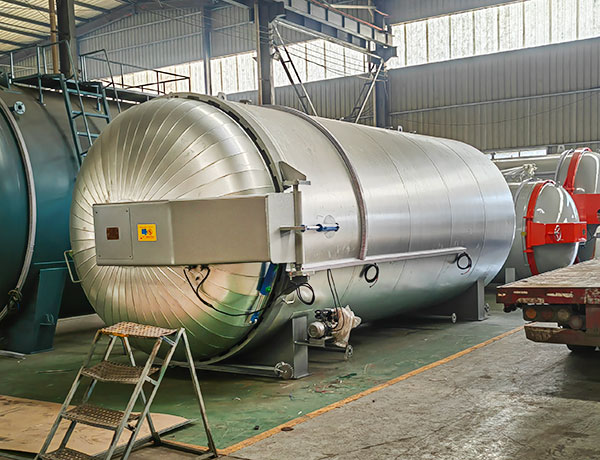

热压罐


产品简介:


产品名称热压罐
设计压力0.5-5.0Mpa
应用范围用于复合材料、碳纤维、玻璃纤维等制品热压固化
尺寸(L*W*H)定制加工
控制系统全自动生产
功能高温、高压、真空、定时
容积定制加工
设计温度100℃-460℃
主体材料容器板/不锈钢

产品应用:


      热压罐是制造碳纤维等复合材料的关键终端设备。它由压力罐、空气压缩机、过滤系统、真空系统、控制系统等组成。其工作原理是将高强度玻璃纤维、碳纤维、硼纤维、芳纶纤维等增强材料和树脂(包括预浸料)按设计方向和顺序,达到规定厚度后,逐层铺设在模具上。放入真空袋中加热至真空袋扫至一定温度。它会被治愈,并能持续一定的时间来获得我们需要的材料。此外,设备将具有冷却功能,以提高生产效率。

产品构造:


       1、密封罐体:复合材料热压罐由罐体、罐门机构、高温风机、风道板隔热层等形成一个耐高压、高温的罐体,鞍座等一些列的机械部分组成,这些机械部分按照不同的规格密密麻麻的组合焊接在一起。

       2、安全联锁装置:由压力自动联锁、手动联锁、超高压报警装置组成。

       3、快开门装置:手动或自动快开门设计,停电时能正常开启关闭罐门,是目前常见的开门方式,而且开关门方便,根本不需要人工费力去操作。

       4、密封装置:罐门采用硅胶充气式密封,耐高温500度,不易磨损,形成一个高温、高压的密闭容器,我们优良的服务和良好的配置为你的设备提供保证。

       5、压力系统:由压缩机、储气罐、压力控制阀、管路、压力变送器和压力表等组成压力传送与控制系统,控制系统的软件和硬件的协调操作保证你的产品优良,精密的控制和良好的硬件是前提。

       6、加热系统:不锈钢电热管、高温风机、风道板、隔热层、温控系统组成,加热功率满足腔体的最高温度要求及升温速率的要求。

       7、温度循环系统:由循环风机、导风板、导流罩组成,加速热流传导和循环,形成温度均匀场。

技术参数



型号
尺寸(mm)内室容积板厚设计压力最大温度
直径(mm)
长度(mm)(m³)(mm)(Mpa)
(℃)
RYG-1000-2000300014001450100020001.57
80.85180
XTX-1500-3000420019001950150030005.2980.85180
XTX-1700-40004300
21002150170040009.0780.85180
XTX-2000-50006500240025002000500015.7100.85180
XTX-2600-50006600300031002600500026.5
120.85180

注:技术参数仅供参考,热压罐的各项规格及配置皆可进行自由定制


产品控制系统优点:


        1、操作简单:一键自动过程控制(无人值守)。

        2、系统控制可靠性:采用工作稳定不易出错的控制元件(保证控制系统的可靠性)。

        3、可远程操控:可单设备也可多设备控制(实现系统冗余和DCS分散控制)。

        4、大数据采集:实现数据采集、存储、打印、综合报表,工作完成后可进行分析工艺过程。

        5、多种传输方式:可以使用专门的工控机或者是电脑端实现有线或者无线控制的方式来进行控制。

        6、多语言操作界面:界面语言可在中英或者是其它的语言随时切换。

        7、系统可扩展性:方便用户日后开发,整合利用资源。

产品安全保障:


        1、罐门密封安全:罐内有压力的时候无法进行开启罐门,因为有着相应的安全销在罐内有压力时会自动生效。

        2、自动手动压力安全:在手动安全连锁装置不起效的时候罐内将与罐外进行互通导致无法加压,强制操作人员将安全手柄放到正确的位置上。

        3、热压罐设有安全阀,在正常工作压力下,安全阀保持密封状态。而当压力超过安全阀的开启压力时,它会自动打开排出气体。当压力降至规定值时,它会自动关闭并保持正常工作。
