蒸压釜快开门安全联锁技术要求

发布时间:2022-10-20 人气:1115 来源:山东鑫泰鑫压力容器生产厂家

  蒸压釜快开门安全联锁是强制性的安全联锁装置,不仅要求其带有该装置还要求功能以及技术要求要达到规定要求,不同设备的规格需要专门的进行设计,常见的蒸压釜快开门安全联锁一般适用于设计压力≤1.6MPa,设计温度≤204℃的钢制蒸压釜。

  简单来讲蒸压釜快开门安全联锁技术要求就是实现当快开门达到预定关闭部位方能升压运行以及当设备内部压力完全释放方能打开快开门的功能装置。以下为蒸压釜快开门安全联锁技术要求参考。

  1、安全联锁功能由机械联锁和电气联锁共同完成。

  2、联锁装置由釜门啮合机构、手动安全手柄联锁机构、啮合齿锁机构、开关门减速器锁定机构、汽源锁定机构、釜齿到位开关、密封锁紧机构、零压开关及电气自动控制系统等机构组成。

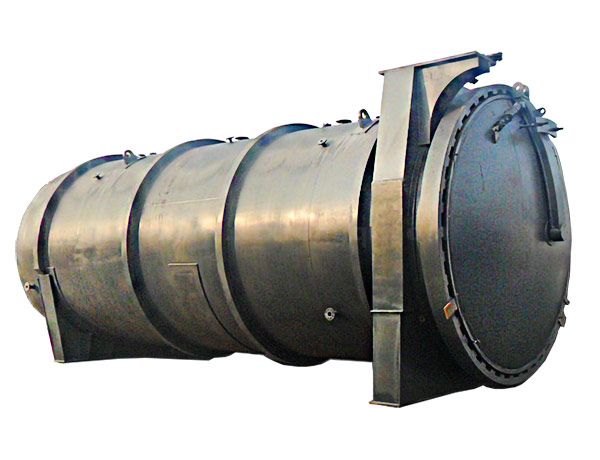

蒸压釜

  3、釜体法兰和釜门法兰宜采用16Mn 锻造加工,锻件标准应按NB/T 47008 中的Ⅱ级质量要求,并应进行超声波检测,合格标准按NB/T 47013.3 中Ⅱ级规定且不得有裂纹和白点,釜齿机械加工表面应涂高温防锈油脂。

  4、釜体法兰釜齿和釜盖法兰釜齿接触面的齿根圆角半径不少于5mm,釜门齿上应有泄气槽。使用过程中,因釜齿变形和磨损造成实际啮合面积减小,实际啮合齿度应不小于安全啮合度。

  5、蒸压釜快开门联锁机构固定于釜体法兰侧面,由安全手柄、半圆盘、接杆、球阀及泄汽管等组件组成,挡板侧平面与半圆盘缺弧面应在同一平面上且间隙控制在4mm 以内,挡板和半圆盘板材厚度≥20mm。

  6、安全手柄接杆上的限位开关信号只能反映球阀的开关状态,不能代替釜门到位开关功能,啮合齿锁的加工精度应满足在啮合齿锁插入釜齿间后釜门齿与釜体法兰齿实际啮合度达到安全啮合度的要求。

  7、开关门减速器锁定机构应受安全手柄机构与零压开关同时联锁控制减速器可采用手动、电动、液动、气动等方式,建议优先采用手摇机械方式,开关釜门时釜门转动限位挡板间距应为4 个釜齿长度。

  8、汽源锁定机构的阀门可采用电动阀、气动隔膜阀、电磁阀、阀门锁定器等,开闭动作应由电气联锁回路控制,阀门应有开闭状态指示、开度指示及限位装置。

  9、到位开关设置在釜体齿圈上,到位开关装设位置应是一次动作信号源,即釜门关闭到安全啮合位置时输出信号传递给电气控制系统。

  10、升压阶段应使密封槽和外供汽源相通,在稳压阶段,则使密封槽与釜体内腔相通,起到自紧密封作用,釜体截止阀开关状态应与开门动作关联。

  11、密封锁紧机构在使用期内应对盖、孔、阀、圈、槽五个部件进行定期保养,密封圈一旦发现变形、磨损、老化应立即更换,在运行中的釜门密封圈不应有泄漏。

  蒸压釜快开门安全联锁不允许进行改造,使用厂家不得按自己的想法自己进行改造或者破坏使其不正常工作。
